تركز هذه الحالة الفنية على نموذجين من منظار مفصل الفك، STRYKER 0502-119-010 وGIMMI E.8186.20. نقوم بتحليل سير العمل الكامل لتفكيك العدسات البصرية والتنظيف العميق والتجميع والمعايرة البصرية بالتفصيل. يشترك هذان النطاقان في البنية البصرية الداخلية المتطابقة تقريبًا، لذا فإن منطق استكشاف الأخطاء وإصلاحها وإجراءات التشغيل الخاصة بهما قابلة للتبادل بشكل كبير. يعد هذا الدليل بمثابة مرجع عالمي لخدمة الأنظمة البصرية التنظيرية المماثلة.
تفكيك المسار البصري
ابدأ عملية تفكيك المسار البصري عن طريق استخراج الأنابيب الفاصلة والأغشية وكتل ضغط المحول. استخدم مسبارًا معقوفًا للوصول إلى داخل الأنبوب المباعد، وقم بهزه بلطف، ثم ارفعه للخارج باستخدام ملقط دقيق. اضغط برفق على مبيت النطاق لإزاحة كتل الضغط الداخلية. مطلوب التحكم الدقيق في القوة المطبقة خلال هذه الخطوة لمنع المكونات البصرية الداخلية من التحول أو التعرض للضرر بسبب الاهتزاز. لضمان بقاء ترتيب محاذاة المكونات البصرية دون إزعاج أثناء التفكيك، يتم استخدام غلاف مخفض.

(تثبيت الغلاف المخفض)

(تقليل الغلاف)
يتكون الهيكل المحدد للغلاف المخفض من أنبوب من الفولاذ المقاوم للصدأ بقطر خارجي يبلغ 2.7 ملم يعمل كجسم رئيسي، مع أكمام نحاسية (بسمك 2 ملم) مثبتة في كلا الطرفين؛ يتم تركيب أنبوب من الفولاذ المقاوم للصدأ بقطر داخلي 1.1 مم وقطر خارجي 1.25 مم بالداخل. تتطلب هذه الأداة تركيزًا ووظائف عالية لضمان احتفاظ العدسات القضيبية بتسلسلها الأصلي دون تغيير أثناء التفكيك والتجميع.
قم بتوصيل غلاف التخفيض والمحول الخارجي الموسع بمنظار المفصل. اضغط على جسم المنظار بلطف أثناء إجراء الفحص البصري حتى تنكشف العدسات القضيبية من فتحة أنبوب المنظار. طريقة تأكيد الإزالة الكاملة لجميع العناصر البصرية هي كما يلي: أدخل أنبوبًا رفيعًا من الفولاذ المقاوم للصدأ في منظار المفصل، ثم حدد الموضع الذي لا يمكن للأنبوب أن يتقدم فيه أكثر، ثم قارن هذا العمق الملحوظ مع الطول الإجمالي للأنبوب الخارجي للنطاق للتحقق مما إذا كان قد تم استخراج جميع المكونات الداخلية بالكامل.
تنظيف
بعد إزالة جميع العناصر البصرية، انتقل إلى تنظيف الجزء الداخلي من جسم النطاق. أولاً، قم بكشط بقايا المادة اللاصقة عند الطرف البعيد بالملقط، ثم قم بتلميع طبقات الغراء المتبقية باستخدام ورق الصنفرة 1200 حبيبة رملية لاستعادة سطح معدني نظيف.
لتنظيف الجدار الداخلي لعمود النطاق، ادفع المناديل الخالية من الوبر المبللة بالكحول ذهابًا وإيابًا عبر التجويف باستخدام أنبوب من الفولاذ المقاوم للصدأ.
يبلغ قطر الأنابيب المصنوعة من الفولاذ المقاوم للصدأ المستخدمة في هذه الحالة 1.0 مم وقطرها الداخلي 0.9 مم، مما يتوافق مع أبعاد النظام البصري. ويجب تكرار عملية التنظيف عدة مرات لضمان عدم بقاء أي ملوثات على الجدران الداخلية.

(تطهير الفراغ بالضغط السلبي)
بعد المسح، قم بتوصيل جهاز الشفط بأنبوب الفولاذ المقاوم للصدأ لإجراء تطهير فراغ بالضغط السلبي على الجدار الداخلي للعمود، وإزالة الحطام الناعم والوبر والكحول المتبقي بالداخل. قم بتحريك الأنبوب الفولاذي المقاوم للصدأ للأمام والخلف بشكل متكرر أثناء الشفط لضمان التنظيف الكامل لجميع أجزاء التجويف. بمجرد الانتهاء من التنظيف، قم بإغلاق طرفي عمود النطاق باستخدام مادة مانعة للتسرب ذات درجة حرارة عالية لمنع الغبار وتجنب التلوث الثانوي.
تجميع الاختبار
يتم استخدام الغلاف الداخلي المناسب لضبط توسيط كابل ألياف العدسة. في حالة تلف الغلاف أو تسبب في انحراف المركز البصري، قم بطحنه وإصلاحه على مخرطة صانع الساعات. عند إزالة العدسات القضيبية، استخدم مجموعات العدسات العينية من مناظير المثانة أو مناظير الرحم من STRYKER ذات الأقطار الداخلية والخارجية المتطابقة كأدوات مساعدة للحفاظ على المكونات البصرية المفككة في التسلسل الصحيح.

(أداة التفكيك المساعدة)

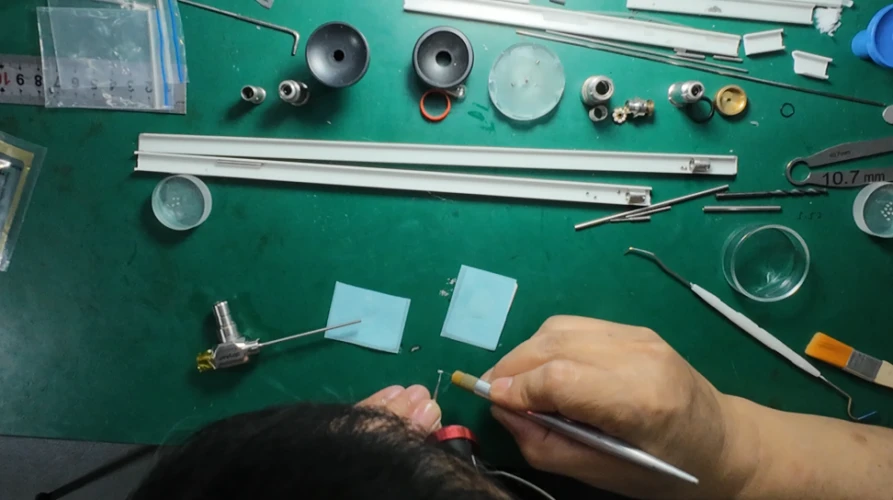

يتطلب التجميع دقة تشغيلية عالية للغاية. تستخدم حقيبة الإصلاح هذه عدسة مكبرة للرأس 40x للتشغيل؛ من المقبول أيضًا استخدام مجهر مجهر عالي الطاقة. قبل التجميع، يجب تنظيف جانبي عدسات التكبير/المجهر وجميع ملقط التثبيت جيدًا لإزالة الغبار وبقع الزيت.
حول اختيار الأداة، يتم استخدام ملقط فائق الدقة لفرك وتركيب الأنابيب المباعدة، في حين يلزم وجود ملقط خاص مخصص لحمل العدسات البصرية. تستخدم هذه الحالة ملقط عدسة بفتحة فك مستديرة مقاس 1.1 مم. يمنع هذا التصميم بشكل فعال فقدان العدسة أو خدشها أثناء المسح. يجب مسح التجويف الداخلي للحلقات المباعدة بمسحات صغيرة خالية من الوبر لضمان نظافة جميع أسطح التزاوج.
بالنسبة لهذا الطراز من المنظار الداخلي، من الأفضل تفكيك مجموعة العدسة الشيئية بالكامل وتنظيفها وإعادة تجميعها بالكامل. ينقسم الجزء الداخلي لجسم النطاق إلى ثلاثة أقسام، مما يجعل التجميع من الخلف نحو الأمام أمرًا صعبًا للغاية. أثناء الإجراء، قم أولاً بإزالة عدسات القضيب والفواصل؛ ثم قم بتسخين مجموعة العدسات الشيئية إلى حوالي 200 درجة واستخدم أداة أنبوبية متخصصة لدفع كل عنصر بصري واحدًا تلو الآخر. بمجرد اكتمال التنظيف، أدخل المكونات بالتتابع بدءًا من الطرف البعيد (رأس النطاق) لإعادة تجميع وحدة العدسة الشيئية.
ربط العدسة الموضوعي
تحدد عملية الربط بشكل مباشر مدى إحكام وعمر الخدمة لمجموعة العدسات الموضوعية. يستخدم هذا الإصلاح مادة مانعة للتسرب مقاومة لدرجات الحرارة العالية مع الخصائص التالية:
إنه يتحمل درجات حرارة تصل إلى 500 درجة، ويتماسك بشكل جيد مع الزجاج والفولاذ المقاوم للصدأ، ويظهر مقاومة ممتازة للشيخوخة والأحماض والقلويات. يتميز هذا اللاصق شبه الشفاف بقابلية جيدة للتدفق؛ عند استخدامه لربط مجموعات العدسات الشيئية، فإنه يضمن عمق اختراق فعالًا ويتفوق على المواد اللاصقة شبه الصلبة في هذا الصدد. ومع ذلك، يلزم التحكم الدقيق في وقت العمل، والتسخين إلى حوالي 300 درجة ضروري إذا كانت الطبقة اللاصقة بحاجة إلى تفكيكها.[تعرف على المزيد عن...]
- خلط الغراء: امزج كمية مناسبة من الغراء بالتساوي لمدة دقيقتين تقريبًا، ثم اتركه يستريح لأكثر من عشر دقائق للمعالجة المسبقة. ابدأ التطبيق بمجرد أن يكتسب الغراء لزوجة خفيفة؛ تمنع سيولته المنخفضة التسرب إلى الداخل. اضبط سرعة التحريك وفقًا لدرجة الحرارة المحيطة: يمكن خلط الغراء الرقيق تحت درجة حرارة عالية بشكل أسرع قليلاً. سوف تتبدد الفقاعات الصغيرة المتولدة أثناء التحريك بشكل طبيعي ولا تؤثر على نتائج الختم النهائية. لاحظ أن الغراء ينكمش قليلاً أثناء الراحة. إذا حدث ملء غير مكتمل أثناء التغليف، فسوف يتقارب غراء السطح إلى الداخل بشكل طبيعي عبر التوتر الجزيئي لضمان الختم الداخلي الكامل.
- توزيع الغراء: ابدأ التوزيع بمجرد أن يصل الغراء إلى حالة التوتير الرقيقة. المشبك إبرة الوخز بالإبر 0.3 ملم كقضيب الغراء. خطوات التشغيل: أولاً، قم بلصق العدسة الشيئية للخارج قليلاً باستخدام ملقط يحمل قطعة صغيرة من شريط 3M، وأعد تثبيت العدسة باستخدام ملقط فك صغير مقاس 1.2 مم، والتقاط الغراء بإبرة الوخز بالإبر وتطبيق طبقة موحدة حول النصف الأمامي من محيط العدسة الشيئية. أعد تثبيت العدسة في فتحة الأنبوب بمساعدة عود أسنان. بعد الإدراج، تحقق بعناية من تجاوز الغراء أو تراكمه حول محيط العدسة.

(توزيع الغراء)
- إزالة الغراء الزائد: اترك المجموعة المربوطة لمدة 8 ساعات؛ يكتسب الغراء صلابة جزئية ولكن لا يتم معالجته بالكامل في هذه المرحلة. قم بكشط الغراء الزائد باستخدام أعواد الأسنان أو مسحات القطن، وقم بمعالجة المجموعة بالحرارة لزيادة قوة الترابط إلى أقصى حد، ثم امسحها باستخدام مسحات الكحول. بالنسبة لخدوش سطح العدسة أو البقايا العنيدة التي لا يمكن إزالتها بواسطة مسحات بسيطة أو كحول، قم بتخفيف مركب التلميع بالماء النظيف ثم قم بتلميعه بلطف باستخدام طرف عود أسنان مغلف بالألياف الدقيقة. تذكير مهم: أكمل ضبط الصورة البصرية بينما لا يزال الغراء معالجًا جزئيًا، وتأكد من التصوير المؤهل قبل المعالجة الكاملة النهائية. يخلق الغراء المعالج بالكامل روابط دائمة تجعل من الصعب التفكيك وإعادة التصحيح لاحقًا.
معايرة العدسة
لتفكيك العدسة العينية، قم بقطع أنبوب العدسة الخارجي باستخدام أداة تحول المخرطة. يمكن لإعادة اللحام اللاحقة استعادة قطر الأنبوب الأصلي وعرضه بدقة دون المساس بدقة التجميع.

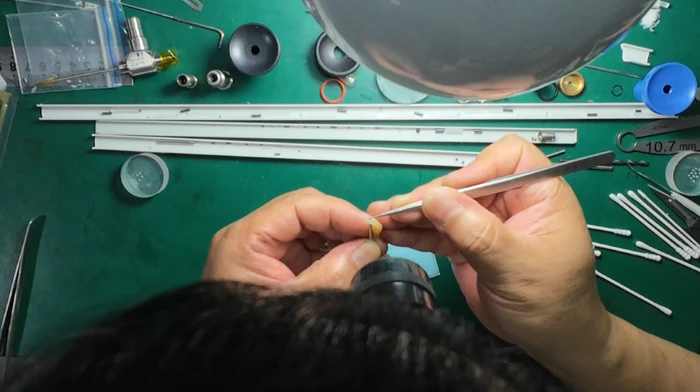

قبل تركيب العدسة، اضغط على الأنابيب المباعدة بالكامل في موضعها باستخدام الملقط، ثم قم بتركيب قاعدة ضبط العدسة لضبط مركز كابل الألياف بشكل دقيق. قم بتنظيف خيوط العدسة الداخلية جيدًا لتجنب سقوط الحطام في المسار البصري أثناء الخيوط. قم بتدوير العدسة إلى الداخل ببطء أثناء مراقبة الصورة البصرية في الوقت الحقيقي. في حالة عدم محاذاة كابل الألياف، قم بتفكيك جميع الأجزاء، وأعد تنظيفها وكرر التجميع.
(تنظيف خيوط العدسة الداخلية)
الإصلاح النهائي والتجميع
قبل التجميع البصري الكامل، يجب تنظيف كل مكون داخل جسم المنظار بشكل منفصل، بما في ذلك سطح كل عدسة قضيبية والسطح الخارجي لكل أنبوب فاصل. أمسك العدسات أو المجموعات البصرية باستخدام ملقط نظيف، وامسح أسطح العدسات بحركات دائرية أو حلزونية للخارج من المركز إلى الحافة باستخدام مسحات مبللة بالكحول لرفع الأوساخ بدلاً من نشر الملوثات. استبدل المسحات بشكل متكرر أثناء المسح لتجنب الخدوش الثانوية من المسحات المتسخة. يجب أن تستخدم جميع أعمال التجميع ملاقط وتركيبات مخصصة تم تنظيفها مسبقًا؛ سيؤدي الاتصال المباشر باليد العارية مع العدسات إلى ظهور ملوثات جديدة.

(تجمع)
يتم التحقق من جميع اختيارات الأدوات المخصصة، ومطابقة الغراء، وعمليات الربط، وتسلسلات التفكيك والتجميع الموضحة في هذه الحالة من خلال تجارب الصيانة العملية المتكررة. سنستمر في مشاركة حالات إصلاح نماذج المناظير الأخرى في المقالات اللاحقة، تابعنا باستمرار.
